产品概述

　内缩喷嘴型涡街流量计

  VNLUGB内缩喷嘴型涡街流量计是我厂研发的一种新型式流量计，在很多工况条件下，管道口径设计偏大，而流量下线又很低，容易出现口径与流量不匹配，流量下线无法检测到的现象，不能满足精度要求。而内置 喷嘴型涡街流量计专门适用于流量与管道口径不相匹配的多种情况，几乎可以计量所有在管道中流动的介质，包括各种气体、液体和蒸汽。　

　   我们公司生产的VNLUGB内缩喷嘴型涡街流量计可分为以下几大类：

 安装形式：法兰卡装式内缩喷嘴型涡街流量计，法兰连接式内缩喷嘴型涡街流量计，油田专用内缩喷嘴型涡街流量计。

 使用用途：普通型内缩喷嘴型涡街流量计，分体型内缩喷嘴型涡街流量计，高温型内缩喷嘴型涡街流量计，高压型内缩喷嘴型涡街流量计，防爆型内缩喷嘴型涡街流量计。

 信号传输：现场显示型内缩喷嘴型涡街流量计，远传型内缩喷嘴型涡街流量计，无线远传测控系统。

 配置组成：温压双补型内缩喷嘴型涡街流量计，温度补偿型内缩喷嘴型涡街流量计，压力补偿型内缩喷嘴型涡街流量计，定值补偿性内缩喷嘴型涡街流量计，智能蒸汽流量计。

 内缩喷嘴型涡街流量计由于测量介质不同、使用环境不同、技术要求不同，其选用的类型和配置也不同，具体选型、配置和安装方法请参考相关介绍。

VNLUGB内缩喷嘴型涡街流量计设计原理

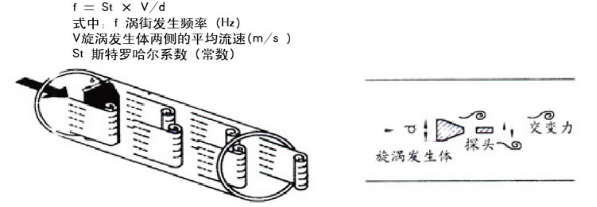

　　内缩喷嘴型涡街流量计由内缩颈涡街流量传感器和显示仪表组成，组成后的内缩喷嘴型涡街流量计形成：蒸汽计量仪表、气体计量仪表、液体计量仪表，与现场显示仪组合后，成为智能一体化内缩喷嘴型涡街流量计，分别用于计量饱和蒸汽流量、计量过热蒸汽流量、计量各种化学气体流量和计量各种液体流量。当管道中液体介质通过漩涡发生体(三角柱)时，由于局部流速加速而产生旋涡现象，此旋涡分成两列交替的出现，这种旋涡列被称为卡门涡街。 卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：

　　斯特罗哈尔数是内缩喷嘴型涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。

　　VNLUGB内缩喷嘴型涡街流量计技术参数

　　公称通径：DN15~DN400;

　　使用范围：

　　气体：空气、二氧化碳、氧气、氮气、煤气、天然气和其他化学气体等，

　　液体：水、高温水、油、食品液、化学液等，

　　蒸汽：饱和蒸汽、过热蒸汽;

　　可测介质温度;

　　防爆介质：-40℃~100℃，低温介质：-40℃~100℃，中温介质：-40℃~280℃，高温介质：-40℃~350℃;

　　公称压力：

　　低压：≤1.6MPa、≤2.5Mpa,中压：≤4Mpa、≤6.3Mpa,高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa;

　　输出信号：

　　电压脉冲：低电平≤1V，高电平≥6V；标准电流：4~20mA。

　　供电电源：

　　电压脉冲输出：+12VDC/24VDC；4~20mA标准电流输出：24VDC；

　　现场液晶显示：3.6V 1号1节锂电池供电，使用寿命大于2年。
