【VNCY-3000Q管段式超声波产品概述】
VNCY-3000Q管段式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。
【VNCY-3000Q管段式超声波产品描述】
适用管道:
1、 普通金属管道如：碳钢、不锈钢、铸铁、铜、铝等;
2、 其他非金属管道如：PVC、PR、玻璃钢、水泥等管道
请提供以下数据：
1、 介质名称
2、 最大流量(Qmax)、最小流量(Qmin)
3、 最高工作压力
4、 最高/最低工作温度
5、 管道材料、外径及壁厚
6、 其他特殊要求
测量精度 | ±1.0% |
重 复 性 | 0.2% |
流速范围 | 0～32m/s（流速分辨率0.001m/s） |
工作电源 | 流量变送器和流量模块24VDC（带隔离） |
功 耗 | 工作电流50mA |
显 示 | 正、负累积量、瞬时流量、流速、累计工作时间、日期、工作状态错误代码、 |
操 作 | 可通过磁棒（流量变送器）或按键（流量模块）操作显示数据； |
输入信号 | 3路4-20mADC模拟输入（选配） |
输出信号 | 标配隔离RS-485输出 |
软件升级 | 可通过E-mail传送来的代码文件实现软件升级 |
定量控制 | 可编程内置定量控制器，可以使用外部输入信号或者MODBUS指令启动 |
数据记录 | 可记录前64天、前32个月、前2年累积流量和工作状态，可记录前16次上、 |
断电保护 | 断电10万小时数据不丢失 |
防护等级 | 流量变送器IP68，流量模块IP63，二次盘装操作仪表IP63 |
传感器 |

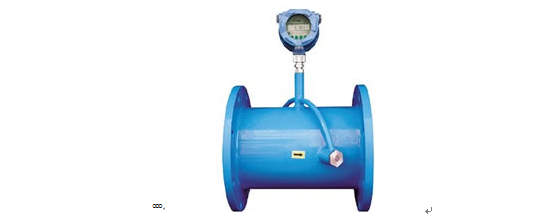

管段式传感器是采用法兰或快速活接头将传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好，免维护等特点。
|
|
技术参数 | 卫生型传感器 | π型管段式传感器 | 标准管段式传感器 |
适用主机 | 一体式、分体式流量变送器或流量模块 | ||
适用管径 | DN15-DN100 | DN15-DN40 | DN50-DN1000 |
材 质 | 不锈钢 | 碳钢（不锈钢选购） | |
工作频率 | 1MHz | ||
连接方式 | 快速接头连接 | 法兰连接 | 法兰连接 |
适用温度 | -40-160℃ | ||
标 定 | 整机在线标定 | ||
防护等级 | IP68（可浸水工作，水深≤3米） | ||
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 | ||
介质浊度 | ≤10000ppm且气泡含量小 | ||
信号电缆 | SEYV75-2型四芯专用屏蔽电缆，可加长到500米，布线时电缆应外加金属套管以增加抗干 | ||
