产品概述

二、靶式流量计技术参数

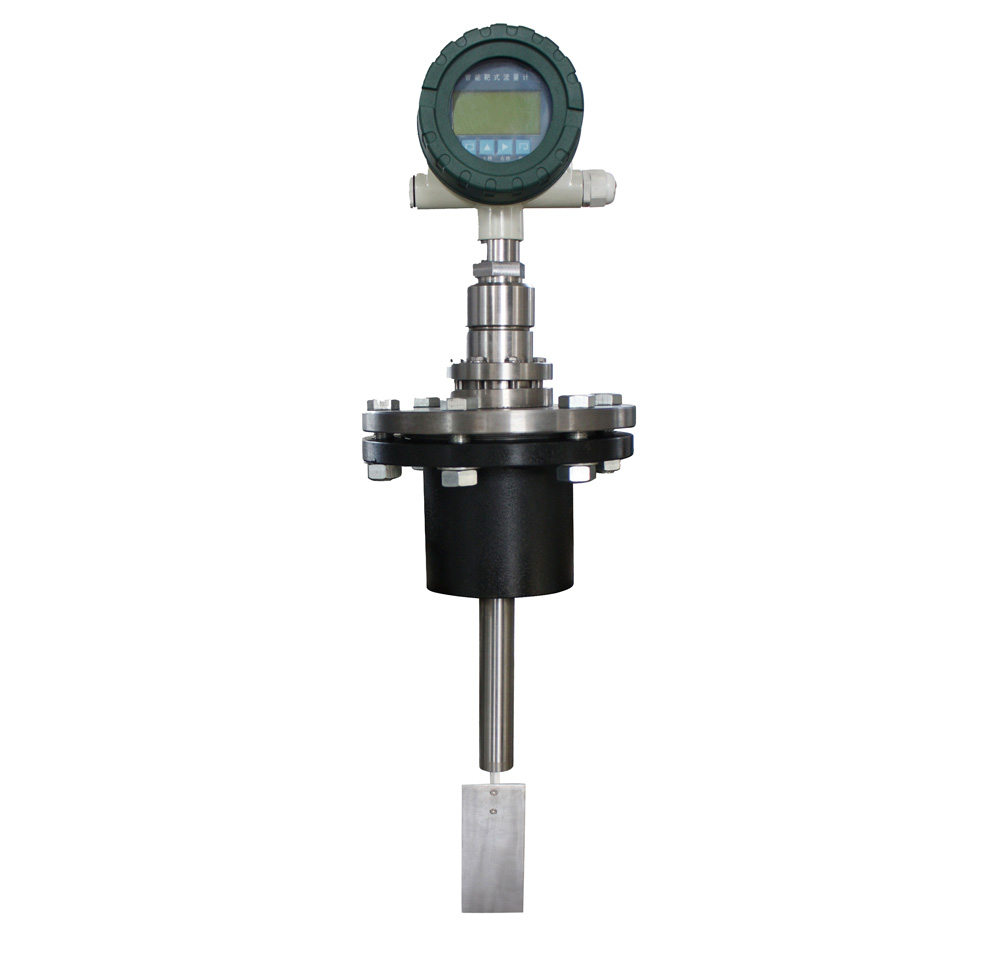

产品名称：靶式流量计
口　　径：DN15～DN3000mm
公称压力：0.6～42MPa
工况温度：-180～+500℃
精　　度：±0.2～±1.5%FS
量 程 比：1：10
壳　 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池（两年换）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
防爆标志：本安型Exiall*4；隔爆型Exdll*4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
连接方式：双法兰式(DN15～DN500)、对夹式(DN15～DN500) 、插入式(DN100以上)

三、靶式流量计基本特点
·整台靶式流量计仪表在设计中无可动部件，安装简便免维护；
·靶式流量计可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
·靶式流量计整机可做成全密封（焊接形式），无泄漏点，可耐42MPa高压
·靶式流量计仪表内设自检程序，故障现象一目了然
·传感器不与被测介质接触,不存在重要部件磨损
·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择，如选择在线*式，安装费用低
·具有一体化温度、压力补偿，直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确，精度可*0.2%
·重复性好，一般为0.05～0.08%，测量快速
·压力损失小，为标准孔板的1/2△P左右
·抗干扰，抗杂质能力
·可根据实际需要更换阻流件（靶片）而改变流量范围
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
·靶式流量计安装简单方便，易维护
·靶式流量计多种输出形式，能远传各种参数
·靶式流量计震动，范围内可测脉动流

四、靶式流量计常见故障及处理方法
  （靶式流量计带故障自检程序，用户通过显示屏可查知部分原因！）
1、当管道内被测介质流速为*时，流量计示值瞬时流量值不为*，造成该现象的主要原因有：
a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在；
b、流量计长期运行，其传感器内部应力释放产生微变；
c、安装或运行过程中，严重过载造成*点飘移；
 以上三种方式均可参照有关流量计清*的步骤和方法处理。
d、流量计壳体接地不良；
 处理方法：用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住；
处理方法：关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。
2、流量计工作过程中示值出现非正常*，造成该现象的主要原因有：
a、靶片以及靶杆上挂有丝状及*杂物；
 处理方法：参照处理杂物方法。
 b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力*，*终导致流量示值非正常增加；
 处理方法：取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
3、计量误差大，造成该现象的原因很多，其主要的原因为以下几种：
 a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，影响被测介 质流态； 处理方法：调整安装状态。
b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等*大干扰被测介质流态部件；处理方法：按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏 ；处理方法：检查及更换旁通管路。
d、靶片上绕缠有杂物，影响了靶片受力；处理方法：参照前面处理杂物方法。
4、流量计无示值或无发信号，其原因主要有以下四种：
a、电源接触不良或脱落 ；
 处理方法：对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，
 应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。
b、流量计电路损坏；
 处理方法：返厂修理。
c、显示屏损坏 ；
 处理方法：返厂更换。
d、用户信号接收系统故障；
 处理方法：检查、排除故障。
5、流量计运行过程中示值一直为零，此种现象主要原因有：
a、受力元件(靶片)脱落，导致传感器无力感应；
 处理方法：装配相同规格的靶片。
b、流量计传感器无电压输出信号 ；
 处理方法：先判断传感器是否损坏，具体的方法是看传感器数据有无变化。
c、被测介质流量太小，低于流量计的小刻度流量；
处理方法：返厂重新更换受力元件。

》》》免费选型/报价可联系我们： 陕西赛德流量计 手机：18602922336 张薇《《《
