产品概述

　　氮气流量计-VNRS热式气体质量流量计测量氮气,探头是热式气体流量计的主要部件之一,是由速度传感器(Tv)和温度传感器(Ta)组合而成,利用热扩散原理,采用恒功率(或恒温差)控制方式.

　　流量计工作时,速度传感器(Tv)被加热,温度传感器(Ta)测量周围温度,气体流过时带走热量,不同的气体质量流量会带走不同的热量,从而取得气体质量流量与两传感器的温差(或对速度传感器的加热功率)的关系。

　　原理上,热式气体质量流量计不需要温度压力补偿即可直接测量得到气体的质量流量。

　　<热式气体质量流量计的应用>

　　火炬气测量

　　垃圾填埋气回收

　　燃气行业各类气体测量

　　水处理行业加气流量测量

　　冶炼行业风机流量测量

　　半导体制造业加气流量测量

　　水泥、玻璃制造行业加气流量测量

　　大管径低流速气体流量测量的低成本应用

　　<热式气体质量流量计特点和主要性能参数>

　　无须压力温度补偿，直接测量气体质量流量，组成简单，出现故障概率小

　　量程比高(大于100：1)，可达1000:1

　　快速响应，精度高

　　灵敏度高，尤其适合于大管径、低流速的流量测量

　　现场显示瞬时、信号输出，上下限报警等

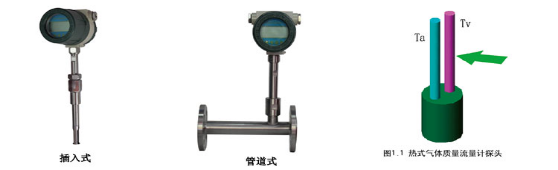

　　结构多样，分插入式、管道式安装，安装灵活，装卸方便，使用简便

　　无活动部件，结构坚固，抗振

　　可应用于高温场合和腐蚀环境中

　　测量范围： (0～60)m/s(标准状态为20℃，101.33KPa)

　　温度范围： 环境温度：-40℃～+85℃

　　介质温度：

　　-10℃～+200℃(常温型)

　　-10℃～+400℃(高温型)

　　准确度： ±1%的读数±0.5%满量程

　　重复性： ±0.5%的满量程

　　输出：

　　流速:(4～20)mADC

　　温度: (4～20)mADC

　　输出阻抗：Rmax：(Vs -12)/0.02(Ω) 其中Vs为电源电压 高低限报警,无源光隔输出(50V/150mADC)

　　温度系数： 0.05%/℃

　　压力影响： 可以忽略

　　响应速度： 1S

　　供电电压： 24VDC±10% ;220VAC±10%

　　工作压力： 1.6Mpa (大于此范围可协议供货)

　　通讯接口： RS232或RS485可对所有参数进行设置及调整，并对主变量进行监测。

　　显示接口 ：

　　LED和按键允许用户现场设定流量量程和报警点以及校正流量、温度等参数

　　可选的LCD :瞬时流量，累积流量，累积时间等

　　防爆认证： EXdIICT4

　　结构组成

　　热式气体质量流量计采用热扩散原理，热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术，其典型传感元件包括两个热电阻(铂RTD )，一个是速度传感器，一个是自动补偿气体温度变化的温度传感器。当这两个RTD 被置于介质中时，其中速度传感器被加热到环境温度以上的一个恒定的温差，另一个温度传感器用于感应介质温度。流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。气体速率增加，传感器传递给介质的热量增多，因此需要供给更多的功率，而电子单元加热RTD 的功率与质量流量成一定的对应关系。
