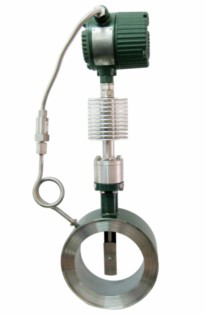

一、产品概述

　　VNSBL靶式流量计是采用成熟可靠的力称重传感器技术，其根据工况特性需求，可以将流速、流量（或将工况温度、压力检测优化一体），充分体现了当今机电一体化产品的高科技性及其产品的性价比。仪表系统数据处理采用Texas Instruments Incorporated的MCU 技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。

二、靶式流量计外形及安装尺

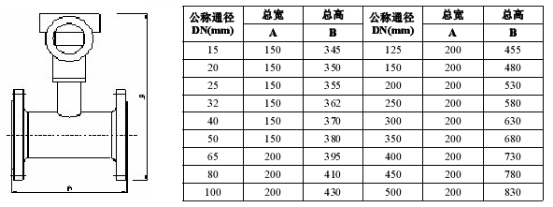

1、法兰管道式

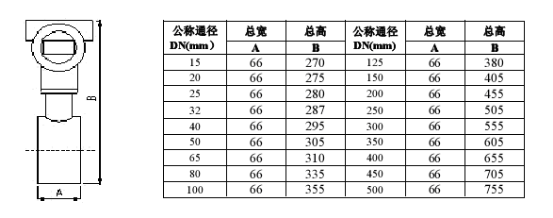

2、夹持式

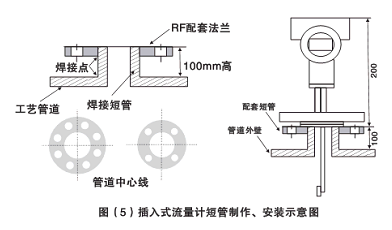

3、插入式

4、流量计法兰连接

a、法兰规格：公称压力0.6MPa～42.0MPa；

b、法兰尺寸主要采用国家标准GB/T系列，并可采用化工行业标准HG系列、

机械行业标准JB/T系列，也可协商提供按照客户要求的法兰。

三、仪表输出及连线

1、仪表输出形式

a、电流输出：４～20mA；电源：15-36VDC，二线制；

b、脉冲输出：0～1000Ｈz ；内阻1000欧 ；电源：15-36VDC；10mA；

c、RS232/RS485 接口 ；电源：15-36VDC；10mA；

d、HART；电源：15-36VDC，二线制；

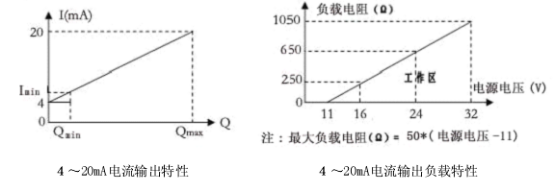

2、电流输出特性

以上图中Imin 为流量计最小显示流量所对应的电流输出值，其输出值的大小为:

同理：可计算出满量程输出范围内任-输出电流及对应流量值。

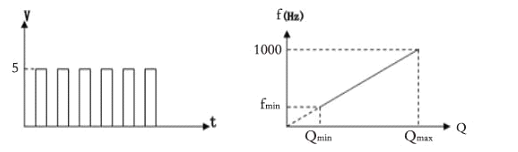

3、0～1000HZ 脉冲输出特性
