德尔塔巴流量计

概述

VNLGZD德尔塔巴流量传感器是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。

适用范围

1、 公称通径：25mm≤DN≤6000mm

2、 公称压力：PN≤25MPa

3、 介质温度：t≤650℃

4、 精度等级：0.5级

结构形式

VNLGZD德尔塔巴流量传感器是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。

检测杆的截面形状见下图：

理论基础

     VNLGZD德尔塔巴流量传感器是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

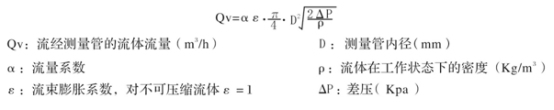

      它的流量计算公式为：

VNLGZD德尔塔巴流量传感器的几种安装方式

安装要求

1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

注：      1、D为管道标称直径，所给出数据为距离第二个弯头的长度。

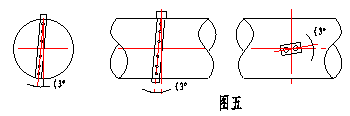

2、 检测杆插入位置的角度允许偏差范围见图五。

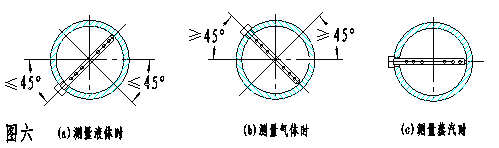

3、 对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图六：

4、 管道上开孔尺寸Φ35。

5、 补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。

规格及说明
