　　磁翻板液位计

　　磁翻板液位计多用于开放或者压力容器内介质的测量，产品具有高密封性，可达到很好的防泄漏性能，适应于高温高压介质的测量，没有盲区存在，读数较直观。

　　一、磁翻板液位计原理说明：

　　磁翻板液位计由两部分组成：显示和测量管。测量管和容器相通，测量管内部存在一个磁性浮子，浮子会随着液位的不断变化而变化，当液位处于上升状态时，浮子会随之上升，当液位处于下降状态时，浮子会随之下降。测量管外侧的磁性钢板和磁性浮子共同形成一组磁性系统，以磁性浮子作为感测元件，介质磁性浮子与磁性钢板的磁耦合作用，共同形成磁翻板液位计。

　　二、技术参数：

　　安装方式：测装、顶装两种;

　　连接形式：DN25法兰连接(侧装)，DN100法兰连接(顶装)，亦可根据客户要求进行加工;

　　适用介质：各种液体;

　　量程范围：200mm—6000mm(超过6000mm进行分段制造);

　　磁翻板材质：ABS、PC、铝合金;

　　测量管材质：304、316、普通不锈钢、PP、PVC以及金属管衬四氟等;

　　介质温度：-40---400度;

　　公称压力：10Mpa;

　　供电方式：24VDC;

　　输出方式：4—20Ma、1V—5V、hart通讯。

　　三、安装使用说明及注意事项：

　　1、用户在收到产品时应认真检查产品是否完好，之后方可进行安装;

　　2、浮子和测量管分开包装。移除底部的法兰，保持浮子的顶部向上，将浮子装在测量管内，之后将底部的法兰安装好，并且与被测容器连接;

　　3、显示板显示红色表示有液体，白色则表示无液;

　　4、选择侧装方式的磁翻板液位计第一次使用时，先缓慢的打开低位的截止阀，之后打开高位截止阀，让测量管内压力缓慢的上升，防止高压的冲击造成浮子损坏现象的出现;

　　5、顶装式的需要留够充足的安装空间。

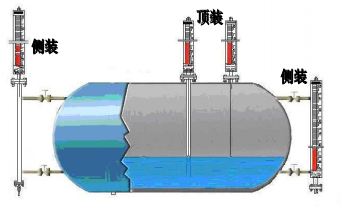

安装图例
