产品概述

VNSBL靶式防凝堵型流量计

产品名称：靶式流量计

安装方式：对夹式、管道式、插入式

公称通径：DN10mm～DN2000mm

适用介质：蒸汽、气体、液体、(特别适用高粘度、超低流速测量)

测量管材质：不锈钢、碳钢、内衬F46、工程合金塑料

公称压力范围：0.6MPa ～ 42MPa

准确度：±0.2% ,± 0.5%,± 1.0%，,± 1.5%

一、产品概述

VNSBL靶式流量计集流量、温度、压力检测功能于一体，采用单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强;具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、天然气、甲烷氯化物、烟道气、污水、纯净水等以及其它介质的计量，解决了多年来业内疑难流量计量。
靶式流量计特点：

·整台仪表结构坚固无可动部件，拆卸方便；

·压力损失小，仅为标准孔板的1/2△P左右；

·抗干扰，抗杂质能力特强；

·仪表内设自检程序，故障现象一目了然；

·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

·具有多种安装方式供选择，如选择在线插入式，安装费用低；

·具有一体化温度、压力补偿，直接输出质量或标方；

·计量准确，精度可达到0.2%；

·重复性好，一般为0.05%～0.08%，测量快速；

·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

·安装简单方便，易维护；

·多种输出形式，能远传各种参数；

·抗震动性强，一定范围内可测脉动流。

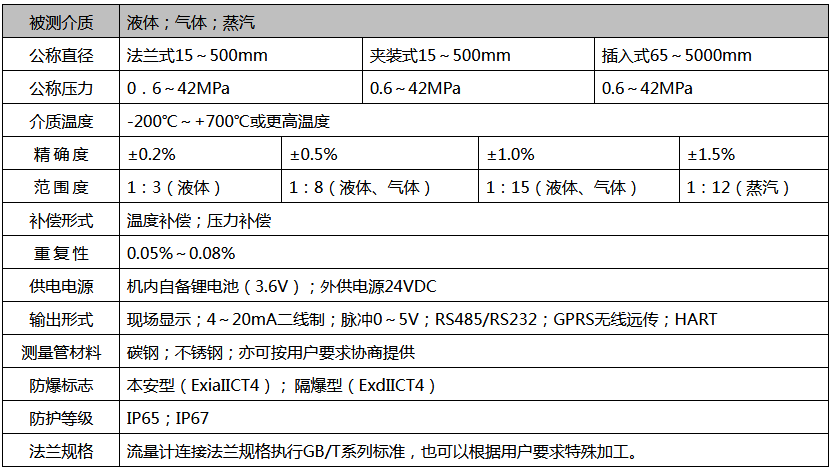

二、靶式流量计

三、靶式流量计常见故障及处理方法
  （靶式流量计带故障自检程序，用户通过显示屏可查知部分原因！）
1、管道内被测介质流速，流量计示值瞬时流量值，造成该现象的主要原因有：
a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在；
b、流量计长期运行，其传感器内部应力释放产生微变；
c、安装或运行过程中，严重过载造成零点飘移；
 以上三种方式均可参照有关流量计清零的步骤和方法处理。
d、流量计壳体接地不良；
 处理方法：用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住；
处理方法：关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。
2、流量计工作过程中示值出现非正常波动，造成该现象的主要原因有：
a、靶片以及靶杆上挂有丝状及杂物；
 处理方法：参照处理杂物方法。
 b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力*，*终导致流量示值非正常增加；
 处理方法：取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
3、计量误差大，造成该现象的原因很多，其主要的原因为以下几种：
 a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，容易影响被测介质流态；
 处理方法：调整安装状态。
b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等大干扰被测介质流态部件；
 处理方法：按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏 ；
 处理方法：检查及更换旁通管路。
d、靶片上绕缠有杂物，靶片受力；
 处理方法：参照前面处理杂物方法。
4、流量计无示值或无发信号，其原因主要有以下四种：
a、电源接触不良或脱落 ；
 处理方法：对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，
 应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。
b、流量计电路损坏；
 处理方法：返厂修理。
c、显示屏损坏 ；
 处理方法：返厂更换。
d、用户信号接收系统故障；
 处理方法：检查、排除故障。
5、流量计运行过程中示值一直为零，此种现象主要原因有：
a、受力元件(靶片)脱落，导致传感器无力感应；
 处理方法：装配相同规格的靶片。
b、流量计传感器无电压输出信号 ；
 处理方法：先判断传感器是否损坏，具体的方法是看传感器数据有无变化。
c、被测介质流量太小，低于流量计的小刻度流量；
处理方法：返厂重新更换受力元件。

售后服务

  首次安装工程师可去现场服务，质保期内产品出现质量问题可退、换货，接到需方故障电话，电话中不能解决的，安排技术人员48小时到达现场(不可抗力因素除外)。赛德仪表竭诚为您服务!
